Σε αναζήτηση τεχνικού συμβούλου για τις παρεμβάσεις ενεργειακής αναβάθμισης του Νοσοκομείου Καρδίτσας και του ΚΕΦΙΑΠ ^Κύριο

Υπενθυμίζεται ότι η πρόταση υποβλήθηκε από τη Διεύθυνση Τεχνικών Υπηρεσιών του Νοσηλευτικού Ιδρύματος της πόλης μας, στην Ειδική υπηρεσία Διαχείρισης του Επιχειρησιακού Προγράμματος «Υποδομών Μεταφορών Περιβάλλον και Αειφόρος Ανάπτυξη» ΥΜΕΠΕΡΑΑ, η οποία και έδωσε την έγκρισή της τον περασμένο Μάιο.

Σε σχετική επαφή που είχε το KarditsaLive.Net με τον Υποδιοικητή της 5^ης ΥΠΕ Θεσσαλίας και Στερεάς Ελλάδας κ. Σταύρο Παπαγεωργίου μας ενημέρωσε ότι μέσα στις επόμενες ημέρες εκκινεί η διαδικασία της Β’ Φάσης. (Η Α’ Φάση αφορούσε την έγκριση του έργου από την ΥΜΕΠΕΡΑΑ). Αυτή προβλέπει την μέσω διαγωνισμού, αναζήτηση τεχνικού συμβούλου, εξειδικευμένης εταιρίας δηλαδή, που θα υποστηρίξει και θα δώσει κατευθύνσεις στις αρμόδιες Υπηρεσίες του Νοσοκομείου, για την υλοποίηση όλων των παρεμβάσεων που προβλέπονται από την προμελέτη.

Να σημειωθεί ότι η ενεργειακή αναβάθμιση του τοπικού Νοσηλευτικού Ιδρύματος είναι ένα πολυσύνθετο έργο που εκτελείται για πρώτη φορά στην περιοχή μας και εμπεριέχει διαδικασίες και υποέργα που απαιτούν ιδιαίτερη τεχνογνωσία και εξειδίκευση.

ΟΙ ΠΑΡΕΜΒΑΣΕΙΣ

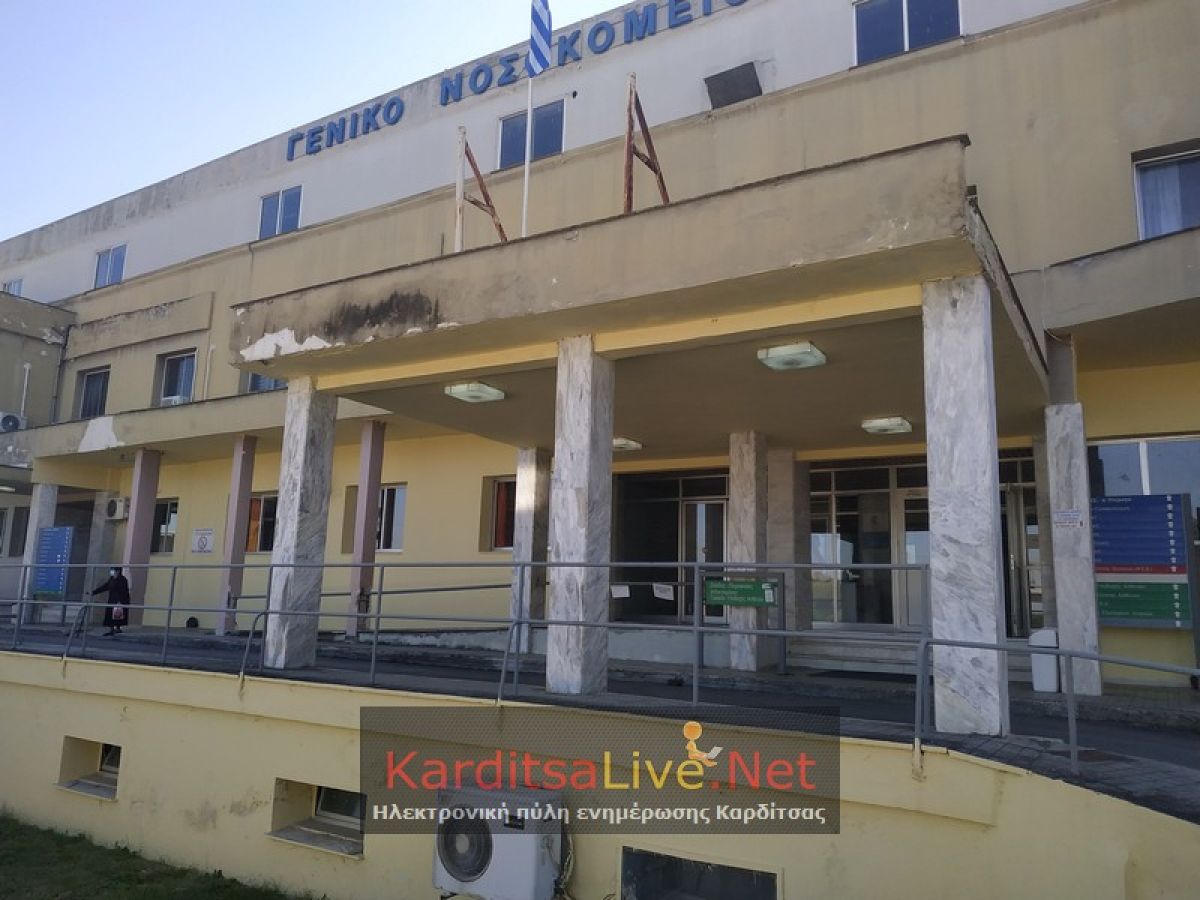

Ειδικότερα, όπως αναφέρεται στην προμελέτη, η παρούσα πράξη αποσκοπεί στην εκτέλεση εργασιών για την ενεργειακή αναβάθμιση του Γενικού Νοσοκομείου Καρδίτσας, στο κτήριο όπου στεγάζονται κατά κύριο λόγο οι ιατρικές και νοσηλευτικές υπηρεσίες οι οποίες είναι ωφέλιμου εμβαδού περίπου 20335 τ.μ, και του ΚΕΦΙΑΠ 1785 τμ, με στόχο την μείωση των ενεργειακών του απαιτήσεων και την εξοικονόμηση ενέργειας.

Οι παρεμβάσεις περιλαμβάνουν δράσεις και από τις τρείς επιλέξιμες κατηγορίες:

Κατηγορία Ενέργειας 1: Επεμβάσεις Ενεργειακής Αναβάθμισης και Εξοικονόμησης Ενέργειας (ΕΞΕ) όπως η αντικατάσταση του συνόλου των κουφωμάτων του κτιρίου από νέα ενεργειακά κουφώματα, ενεργειακή αναβάθμιση του συστήματος φωτισμού και είναι η αντικατάσταση των συμβατικών λαμπτήρων φθορισμού τύπου Τ8 με λαμπτήρες τεχνολογίας LED ίδιας μορφολογίας και χαμηλότερης ονομαστικής ισχύος, η εγκατάσταση συστήματος ενεργειακής διαχείρισης (ΒΕMS), και την εγκατάσταση συστήματος ΣΗΘΥΑ  για την κάλυψη των αναγκών σε ψύξη -θέρμανση και παραγωγή ζεστού νερού χρήσης.

Κατηγορία Ενέργειας 2: Δράσεις Αξιοποίησης Ανανεώσιμων Πηγών Ενέργειας (ΑΠΕ)  που θα αναβαθμίσει ενεργειακά το κτίριο με τη συμβολή του στη μείωση του αποτυπώματος εκπομπών ρύπων (CO2), με την εγκατάσταση Φ/β συστήματος στο Γενικό Νοσοκομείο Καρδίτσας.

Κατηγορία Ενέργειας 3: Δράσεις αντικατάστασης ιατροτεχνολογικού εξοπλισμού. Οι συνολικές παρεμβάσεις για την ενεργειακή αναβάθμιση του Νοσοκομείου θα έχουν ως αποτέλεσμα την ενεργειακή αναβάθμιση του συγκροτήματος από την Κατηγορία Ε στην Κατηγορία Β.

ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΕΝΕΡΓΕΙΑΚΗΣ ΑΝΑΒΑΘΜΙΣΗΣ

Συγκεντρωτικά η πρόταση ενεργειακής αναβάθμισης του κτιριακού συγκροτήματος θα έχει σαν στόχο την εφαρμογή των παρακάτω επεμβάσεων:

Επεμβάσεις Ενεργειακής Αναβάθμισης και Εξοικονόμησης Ενέργειας (ΕΞΕ).

• Εφαρμογή σύνθετου συστήματος εξωτερικής θερμομόνωσης (Σ.Σ.Ε.Θ.) κτιριακού κελύφους.
• Εφαρμογή θερμομόνωσης σε προσβάσιμα δώματα του κτιριακού συγκροτήματος.
• Αντικατάσταση κουφωμάτων με νέα πιστοποιημένα κουφώματα με βελτιωμένα θερμικά χαρακτηριστικά.
• Ενεργειακή αναβάθμιση Η/Μ εγκαταστάσεων
• Αναβάθμιση εγκαταστάσεων παραγωγής θερμικής ενέργειας με την εγκατάσταση νέων λεβήτων θερμού νερού θέρμανσης και ζεστού νερού χρήσης καθώς και ατμολεβήτων και θερμοδοχείων.
• Εναλλάκτες ανάκτησης θερμότητας καυσαερίων στους λέβητες.
• Αντικατάσταση αντλιών-κυκλοφορητών ζεστού νερού.
• Αναβάθμιση εγκαταστάσεων παραγωγής-διανομής ψύξης (εγκατάσταση νέων ψυκτών και πύργου ψύξης)-Αποκατάσταση μονώσεων δικτύων θέρμανσης-ψύξης-εγκατάσταση νέων μονάδων τύπου VRF προς ανικατάσταση τοπικών μονάδων.
• Αναβάθμιση συστήματος τεχνητού φωτισμού (αλλαγή φωτιστικών σωμάτων με νέα τύπου LΕD).
• Εγκατάσταση συστήματος αυτοματισμών και ελέγχου εγκαταστάσεων (ΒΕΜS).
• Εγκατάσταση νέων ανελκυστήρων.
• Επιδεικτικές δράσεις εγκατάστασης μονάδων συμπαραγωγής ηλεκτρισμού – θερμότητας, (ΣΗΘΥΑ) και δράσεις Αξιοποίησης Ανανεώσιμων Πηγών Ενέργειας (ΑΠΕ).
• Εγκατάσταση φωτοβολταΐκού συστήματος ισχύος <500 kwp.

ΑΝΑΒΑΘΜΙΣΗ ΤΟΥ ΚΤΙΡΙΑΚΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ

Η ενεργειακή θωράκιση του κελύφους αποτελεί το πρώτο βήμα εξοικονόμησης, ειδικά σε κτίρια που ο λόγος πλευρικών επιφανειών προς όγκο είναι μεγάλος, όπως στο συγκεκριμένο.

Στο εν λόγω κτιριακό συγκρότημα, εξετάζεται η εφαρμογή εξωτερικής θερμομόνωσης στα κατακόρυφα δομικά στοιχεία (φέροντος οργανισμού και τοιχοποιίας πλήρωσης) στις επιχρισμένες τοιχοποιίες των όψεων των κτιρίων του συγκροτήματος.

Έτσι προτείνεται να θερμομονωθούν τα κτίρια στις επιχρισμένες όψεις τους με τυποποιημένο και πιστοποιημένο σύνθετο σύστημα εξωτερικής θερμομόνωσης (Σ.Σ.Ε.Θ.) κελύφους κτιρίων (θερμοπρόσοψης), που θα αποτελείται από θερμομονωτικές πλάκες πάχους τουλάχιστον 8cm, με συντελεστή θερμικής αγωγιμότητας λ=0,034W/m2K ή μικρότερο και με ρητινούχους σοβάδες τσιμεντοειδούς βάσης, σε απόχρωση επιλογής του επιβλέποντος μηχανικού για την διαμόρφωση λείας τελικής επιφάνειας.

Η εξωτερική θερμομόνωση εφαρμόζεται ως ένας συνδυασμός θερμομονωτικού υλικού επικολλημένου στην προβλεπόμενη εξωτερική επιφάνεια της τοιχοποιίας χωρίς κενά και επιχρίσματος που εφαρμόζεται επάνω στην θερμομονωτική στρώση. Αποτελείται από κόλλα πρόσφυσης, οπλισμό με πλέγμα, μονωτικό υλικό, επίχρισμα και τελική στρώση χρώματος.

Προβλέπεται η θερμομόνωση όλων των προσβάσιμων δωμάτων των κτιρίων.

Διερευνήθηκαν διάφοροι τρόποι και υλικά θερμομόνωσης με βάση την υφιστάμενη κατάσταση και λαμβάνοντας υπόψη τεχνικούς και οικονομικούς περιορισμούς.

Επίσης, θα πρέπει να ληφθεί μέριμνα για την συλλογή και απομάκρυνση των όμβριων που σημαίνει να δοθεί με ένα κονίαμα κλίση στην πλάκα και να εγκατασταθούν συλλεκτήριοι αγωγοί που θα απομακρύνουν το νερό.

Όσον αφορά το υλικό θερμομόνωσης που θα επιλεγεί, λαμβάνονται υπόψη χαρακτηριστικά όπως ο συντελεστής θερμοπερατότητας, η συμπεριφορά στη φωτιά, η μηχανική αντοχή, η αντίσταση στη διάχυση υδρατμών. Υλικά από ορυκτοβάμβακα και υαλοβάμβακα απορρίφθηκαν διότι δεν έχουν αντοχή σε συμπίεση ενώ το δώμα θα πρέπει να είναι βατό και επισκέψιμο. Επίσης, δεν διασφαλίζουν υδροστεγανότητα σε τυχόν διαφυγόντα όμβρια από τη στέγη. Οπότε σε σχέση με τα εμπορικά διαθέσιμα υλικά η επιλογή γίνεται ανάμεσα σε μόνωση πολυστερίνης (διογκωμένη ή εξηλασμένη) και αφρώδη υλικά όπως πολυουρεθάνη / πολυισοκυανουρία.

Προβλέπεται η αντικατάσταση όλων των κουφωμάτων στο Νοσοκομείο.

ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΒΑΘΜΙΣΗ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

Στην υφιστάμενη κατάσταση το σύστημα θέρμανσης βασίζεται στην παραγωγή θερμότητας από τους τέσσερις κεντρικούς λέβητες θερμού νερού που στεγάζονται στο Κεντρικό Λεβητοστάσιο, που καλύπτει τις ανάγκες σε θέρμανση χώρων, καθώς και δυο λέβητες αερίου για την παραγωγή ΖΝΧ.

Η διανομή θερμότητας γίνεται με δίκτυο όπου τροφοδοτούνται με θερμό νερό οι διάφορες απαιτήσεις των κτιρίων με τερματικές μονάδες, όπως θερμαντικά σώματα και τα στοιχεία των ΚΚΜ.

H κάλυψη των αναγκών σε ατμό των μαγειρίων ,πλυντηρίων γίνεται με την χρήση ατμολεβήτων οι οποίοι είναι πεπαλαιωμένοι και χρήζουν αντικατάστασης. Ο φωτισμός των εσωτερικών χώρων του κτιρίου, σε όλες τις ζώνες τεχνητού φωτισμού υλοποιείται στη συντριπτική πλειοψηφία με συμβατικά φωτιστικά σώματα οροφής ή ψευδοροφής με ή χωρίς κάλυμμα και με λαμπτήρες φθορισμού, ισχύος 58W, 36W ή 18W. Σε χώρους υγιεινής υφίστανται κυρίως φωτιστικά σώματα επίτοιχα, είτε με συμπαγείς λαμπτήρες φθορισμού ενώ συναντώνται σε μεμονωμένες περιπτώσεις λαμπτήρες πυράκτωσης.

Θα αντικατασταθούν οι υπάρχοντες λέβητες θερμού νερού και οι λέβητες παραγωγής ζεστού νερού χρήσης καθώς και οι υφιστάμενοι ατμολέβητες.

Η βελτίωση του βαθμού απόδοσης θα είναι της τάξεως του 5÷6%.

Προβλέπεται η τοποθέτηση ειδικών συσκευών εξουδετέρωσης των συμπυκνωμάτων των καυσαερίων.

Προβλέπεται η αντικατάσταση των αντλιών-κυκλοφορητών των πρωτευόντων και δευτερευόντων κυκλωμάτων.

Οι νέες αντλίες θα είναι μεταβλητών στροφών με ενσωματωμένο αντιστροφέα (Inverter) ή εξωτερικό Πίνακα Inverter (ανάλογα με την ισχύ των αντλιών).

Η αναμενόμενη μέση μείωση της καταναλισκόμενης ηλεκτρικής ενέργειας εκτιμάται ότι θα είναι περίπου 50%, ενώ η απλή περίοδος αποπληρωμής είναι της τάξεως των 2,5 ετών.

Το Νοσοκομείο δεν διαθέτει ενιαίο σύστημα ψύξης Αντίθετα, το σύστημα ψύξης του νοσοκομείου διαθέτει κεντρικό σύστημα ψύξης, αποτελούμενο από υδρόψυκτους και αερόψυκτους ψύκτες που τροφοδοτούν τις ΚΚΜ ,ενώ αρκετές πτέρυγες ψύχονται μέσω μονάδων απευθείας εκτόνωσης (split units).

Προτείνεται η αντικατάσταση όλων των πεπαλαιωμένων ψυκτών νερού με νέα αποδοτικότερα σύγχρονης τεχνολογίας ψυκτικά μηχανήματα και η στοχευμένη αντικατάσταση των τοπικών μονάδων με νέα συστήματα πολυζωνικού τύπου VRF.

Για την βέλτιστη λειτουργία των Ψυκτών προβλέπεται η εγκατάσταση Συστήματος Αυτοματισμού – Διαχείρισης του Ψυχροστασίου.

ΦΩΤΙΣΜΟΣ

Ο φωτισμός των εσωτερικών χώρων του κτιρίου, σε όλες τις ζώνες τεχνητού φωτισμού υλοποιείται στη συντριπτική πλειοψηφία με συμβατικά φωτιστικά σώματα οροφής ή ψευδοροφής με ή χωρίς κάλυμμα και με λαμπτήρες φθορισμού, ισχύος 58W, 36W ή 18W.

Σε χώρους υγιεινής υφίστανται κυρίως φωτιστικά σώματα επίτοιχα, είτε με συμπαγείς λαμπτήρες φθορισμού ενώ συναντώνται σε μεμονωμένες περιπτώσεις λαμπτήρες πυράκτωσης. Επίσης υπάρχουν και φωτιστικά σε κολώνες στους εξωτερικούς χώρους του νοσοκομείου με λαμπτήρες κυρίως Νατρίου. Η συνολική εγκατεστημένη ισχύς εσωτερικού φωτισμού ανέρχεται σε 181,30 KW.

Για τον περιορισμό της κατανάλωσης ηλεκτρικής ενέργειας αλλά και την αύξηση της στάθμης φωτισμού των χώρων ώστε αυτή να εναρμονίζεται με τα υφιστάμενα πρότυπα φωτισμού (ΕΛΟΤ ΕΝ 12464-01) προτείνεται η αντικατάσταση όλων των υφιστάμενων φωτιστικών σωμάτων με λαμπτήρες φθορισμού από σύγχρονα φωτιστικά σώματα που διαθέτουν λαμπτήρες LED (Light emmiting diode).

ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ - ΑΝΕΛΚΥΣΤΗΡΕΣ

Προτείνεται εγκατάσταση συστήματος αυτοματισμών και ελέγχου εγκαταστάσεων (ΒΜS). Το σύστημα θα αποτελείται από μετρητές ηλεκτρικής ενέργειας που θα τοποθετηθούν στις κύριες καταναλώσεις του κτηρίου νοσοκομείου, όπως ο φωτισμός, ο εξαερισμός, οι λέβητες, κα. Οι μετρητές αυτοί θα στέλνουν ενσύρματα ή/και ασύρματα τις μετρήσεις τους σε ένα καταγραφικό, το οποίο συλλέγει και αποθηκεύει τις μετρήσεις αυτές.

Το σύστημα ελέγχου θα είναι εξ’ ολοκλήρου ψηφιακό (DDC – Direct Digital Control).

Προτείνεται προμήθεια και εγκατάσταση ανελκυστήρων ενεργειακής κλάσης Α για την αντικατάσταση των υφιστάμενων ανελκυστήρων φορείων και προσώπων.

Επίσης, προβλέπεται η εγκατάσταση φωτοβολταϊκού (ΦΒ) συστήματος παραγωγής ηλεκτρικής ενέργειας, ονομαστικής ισχύος <500,00 ΚW επί των δωμάτων των κτιρίων του νοσοκομείου.
